产品详情
  • 产品名称:TOEI东荣C面尺

  • 产品型号:C-15
  • 产品厂商:TOEI东荣角度计;角度仪;C面规
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
TOEI东荣C面尺C-15,C面測定ゲージはこれ一つでOK,C面測定、ケガキ作業に。C面ノギスの原理:面取り寸法とは下図をC1といいます。このときA寸法はピタゴラスの定理から√2/2=0.707mmとなります。 この0.707mmを1目盛とした本尺目盛線のゼロと、バーニヤ目盛線のゼロが一致したところがC面ゼロとなるように作られています。订购可联系许小姐0755-83232968.
详情介绍:
TOEI东荣C面尺C-15

C面ノギス

C面測定ゲージはこれ一つでOK
C面測定、ケガキ作業に。



  • 目盛線で数値測定のできるC面測定ノギス。これ一つで従来の面倒なC面測定ゲージが不要に。
  • ピタゴラスの定理から割り出した目盛線により、C面寸法および溶接開先寸法が正確・迅速に直読できます。
  • バーニヤスケールにより、0.1Cから15Cまで任意のC面測定・ケガキが可能です。







TOEI日本东荣C面规C-15

TOEI东荣C面尺測定方法

つまみネジを本尺が動く程度に軽く締め、本体Y部を測定物に直角に押し当てます。
本尺をスライドさせてC面へ突き当て、本尺とバーニヤ目盛線の一致したところを直接読み取ります。





読み取り方法



一般ノギスと同様に読み取ります。

(1) まず、バーニヤ目盛の0のところの本尺目盛を読みます。

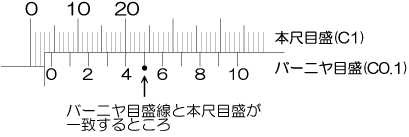

下図の場合、4と5の間にあるのでC4と読みます。
(2) 次にバーニヤ目盛線と本尺目盛が一致するところを読み取ります。
バーニヤ目盛は1目盛がC0.1なので、図はC0.5です。
(3) 出现に本尺目盛の数値とバーニヤ目盛の数値を足します。

下図の場合は、C4+C0.5=C4.5となります。





C面ノギスの原理

面取り寸法とは下図をC1といいます。このときA寸法はピタゴラスの定理から√2/2=0.707mmとなります。
この0.707mmを1目盛とした本尺目盛線のゼロと、バーニヤ目盛線のゼロが一致したところがC面ゼロとなるように作られています。





名称 C面ノギス
型式 C-15
小読取値 C0.1
大読取値 C15
測定精度 ±C0.1
寸法 本尺厚 0.5mm、本体厚 2.3mm



产品信息由深圳市海恒精密工具有限公司提供,如有疑问,欢迎拨打我们的服务直线!
